Se você não precisa de resfriamento de ar condicionado no verão, não precisa de aquecimento no inverno, quente no inverno e fresco no verão, mas também proteção ambiental de baixo carbono? Em que você acha?

Sim, a sala passiva. Vamos dar uma olhada nisso.

Casas passivas também são chamadas de casas passivas ou casas de economia de energia passiva. É um novo edifício de poupança de energia, não há fornecimento ativo de energia para atender às necessidades de refrigeração e aquecimento da casa, em suma, é um edifício habitável altamente eficiente e confortável.

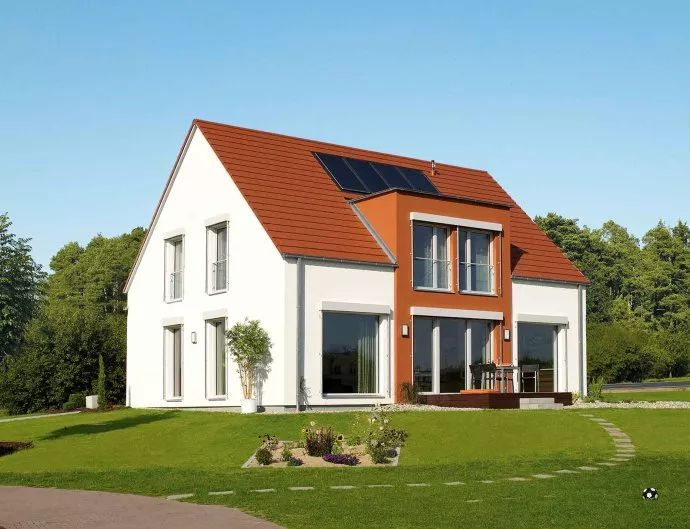

História da casa passiva: A Casa de Hamburgo

O conceito de "casa passiva" começou em 1996, a primeira "casa passiva" foi construída em 1999, cada um com 90 metros quadrados de três quartos, a principal estrutura de madeira. O custo de construção desta casa é apenas 7% maior do que a casa média, mas o custo operacional é muito baixo, o uso de aquecimento solar, fonte de alimentação pode ser auto-suficiente, em 2004, um aquecimento doméstico, água, eletricidade é de apenas 114 euros.

Energon, o maior prédio de escritórios passivo do mundo, foi construído em Ulm, Alemanha, em 2002. De acordo com os requisitos publicados pela Darmstadt Passive House Agency, o edifício deve atender a critérios específicos em termos de demanda térmica anual, carga de calor, densidade do ar e requisitos básicos de energia para ser chamado de "casa passiva" qualificada.

A construção de casas passivas não é limitada pelo tipo de edifício, incluindo edifícios de escritórios, habitação, edifícios escolares, pavilhões desportivos e edifícios industriais. Portanto, edifícios comuns podem ser reconstruídos para atender aos requisitos padrão de "casa passiva", que tem amplo significado prático. Mais de 6.000 casas passivas estão atualmente em uso na Alemanha, Áustria, Suíça e Itália. A "Casa de Hamburgo" é a primeira "casa passiva" certificada na China.

1. A camada de isolamento da estrutura de proteção externa é particularmente espessa, a parte amarela é a camada de isolamento, o lado esquerdo é a espessura da camada de isolamento da casa geral, e o lado direito é a espessura da camada de isolamento da casa passiva.

Amostra de tijolo de argila com cavidade interna preenchida com material de isolamento

Casa passiva parede e janela estrutura diagrama de corte estereoscópico

2, super janela de poupança de energia "casa passiva" necessária não só para reduzir a perda de calor, mas também para aumentar o isolamento e conforto. Mesmo em clima frio e gelado, o vidro lateral interno pode exceder 17 ° C.

Indicadores de casa passiva Windows:

A, valor Uw ≤ 0,8 W/(m²K)

B, Ug-1.6W /(m²K) · g < 0, g valor é geralmente em torno de 0,5.

Se esta condição for atendida, Isso mostra que a energia solar térmica obtida por janelas passivas no inverno é maior do que a energia perdida devido à condução.

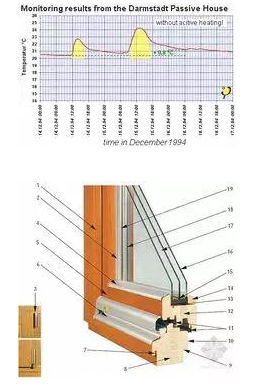

Diagrama de corte tridimensional da janela de isolamento de vidro de três camadas

3. algumas partes do envelope do edifício sem ponte térmica formam áreas com fluxo de calor relativamente denso e baixa temperatura de superfície interna sob a ação de diferenças de temperatura interna e externa. Essas peças se tornam pontes com mais transferência de calor, por isso são chamadas de pontes térmicas e, às vezes, podem ser chamadas de pontes frias.

O chamado efeito de ponte térmica, isto é, o efeito físico da condução de calor, porque existem vigas de anel de concreto e colunas estruturais no piso e canto, e os materiais de concreto têm melhor condutividade térmica do que os materiais de parede (a condutividade térmica dos materiais de concreto é de 2 a 4 vezes a dos tijolos comuns), E por causa da ventilação interna deficiente, a diferença de temperatura entre o interior e o exterior é grande no final do outono e início do inverno, e o ar frio e quente frequContato suavemente. A condutividade térmica da camada de isolamento da parede não é uniforme, resultando em efeito de ponte térmica, resultando em orvalho, mofo e até pingando na parede interior da casa.

A estrutura do edifício livre de ponte térmica da casa passiva pode evitar a ocorrência do fenômeno acima.

4, boa vedação na detecção de pressão positiva e negativa, existem requisitos rigorosos para perda de gás. Porque se o selo não for bom, ocorrerá convecção de gás quente e frio, resultando em perda de calor.

5, a ventilação ativa do sistema de ventilação (ar em contracorrente/troca de calor do ar) fornece ar de alta qualidade, ao usar pelo menos 75% do calor residual dos gases de escape para aquecer o ar fresco bombeado, neste momento os gases de escape e o ar fresco não são misturados. Porque a casa passiva é muito bem selada, a mudança de ar pode ser otimizada, e é estritamente controlada em 0,4/h (taxa de troca de ar por hora).

O ar frio fresco ao ar livre, através da linha de tubo verde, primeiro entra nos componentes de controle do núcleo do sistema de ventilação de recuperação de energia interior. O gás de escape interno contendo uma certa quantidade de calor, através da linha de tubo amarelo, também se reúne nos componentes de controle do núcleo do sistema de ventilação de recuperação de energia interno. O sistema de ventilação de recuperação de energia retém a maior parte do calor dos gases de escape e aquece o ar fresco que entra na sala. O ar fresco pré-aquecido é enviado para cada sala por meio de tubos azuis. Após a recuperação de calor, o gás de escape é descarregado para o exterior através da linha de tubo.

Sistema de ventilação de recuperação de energia interior, sistema de água quente solar + sistema de água quente da caldeira + sistema de aquecimento de piso + aquecimento de radiador + água quente doméstica-sistema misto de troca de água quente, diagrama esquemático

No futuro, a indústria da construção definitivamente se desenvolverá na direção da proteção ambiental, economia de energia e alta qualidade. Como uma espécie de alta eficiência energética, alto conforto e forma de construção de alta qualidade, a casa passiva definitivamente ocupará um lugar no futuro.
