Braçamento do quadro

A parede de cortina de vidro suportada pelo quadro é uma parede de cortina de vidro suportada por uma armação de metal em torno do painel de vidro, incluindo principalmente:

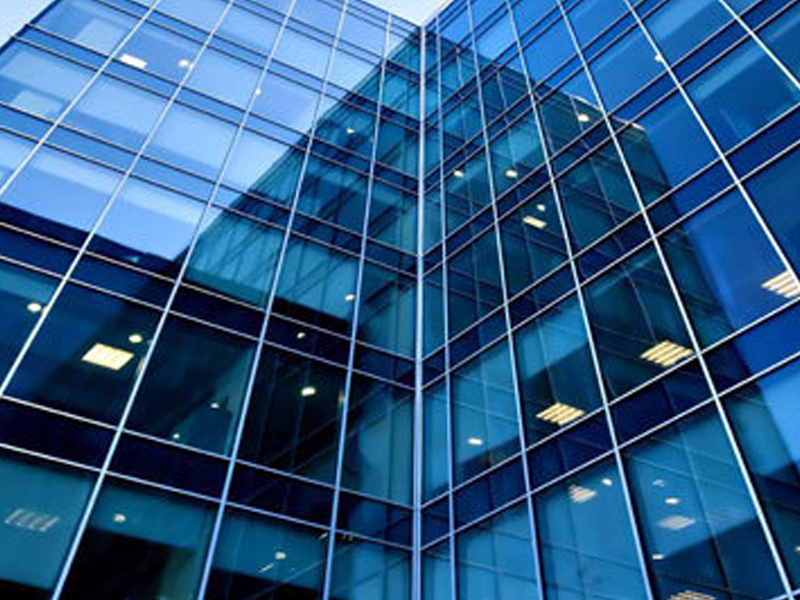

Parede de cortina de vidro emoldurada

A parede de cortina de vidro emoldurada é uma parede de cortina de vidro com membros de armação de metal expostos à superfície externa. É emoldurado por perfis de liga de alumínio com seções especiais, e os painéis de vidro são totalmente embutidos nas ranhuras dos perfis. Sua característica é que o próprio perfil de liga de alumínio tem o duplo papel da estrutura do esqueleto e do vidro fixo.

Parede de cortina de vidro emoldurado é a forma mais tradicional, o desempenho mais amplamente utilizado, confiável. Comparado com a parede de cortina de vidro do quadro escondido, é mais fácil cumprir as exigências da tecnologia da construção.

Parede de cortina de vidro com moldura oculta

A armação de metal da parede de cortina de vidro está escondida na parte de trás do vidro, e a armação de metal não pode ser vista do lado de fora. A parede de cortina de vidro com moldura oculta pode ser dividida em parede de cortina de vidro com moldura oculta e parede de cortina de vidro com moldura semi-oculta, parede de cortina de vidro com moldura semioculta, também pode ser vertical brilhante horizontal escondido. A estrutura da parede de cortina de vidro do quadro escondido é caracterizada por: o vidro está fora da moldura de alumínio, e o vidro é ligado à moldura de alumínio com selante estrutural de silicone. A carga da parede de cortina é suportada principalmente pelo selante.

Parede cortina de vidro

A parede cortina de vidro é uma parede de cortina de vidro composta por nervuras de vidro e painéis de vidro.

1. A espessura do vidro do painel de parede de cortina de vidro não deve ser inferior a 10mm; A espessura da folha de vidro laminado não deve ser inferior a 8mm; A espessura da seção da costela da parede de cortina de vidro não deve ser inferior a 12mm, e a altura da seção não deve ser inferior a 100mm.

2. Quando a parede de cortina de vidro excede 4m (espessura de vidro 10, 12mm), 5m (espessura de vidro 15mm), 6m (espessura de vidro 19mm), a parede de cortina de vidro deve ser suspensa na estrutura principal.

3. o componente principal da parede cortina de vidro deve ter rigidez suficiente. Quando treliças de aço ou vigas de aço são usadas como componentes de força, a linha central deve ser consistente com a linha central da parede de cortina, e a linha central do orifício oval do parafuso deve ser consistente com a localização do parafuso de ancoragem do cabide da parede de cortina.

4. uma estrutura de transferência de força horizontal rígida deve ser configurado entre a braçadeira de suspensão da parede de cortina de vidro pendurado e a estrutura principal.

5. após a soldagem de todas as estruturas de aço, a aceitação de obras ocultas deve ser realizada, e a tinta antiferrugem deve ser aplicada após a aceitação.

6. o tamanho do painel de vidro da parede de cortina de vidro é geralmente grande, e ventosas mecânicas devem ser usadas para a instalação.

7. a parede de cortina de vidro permite a injeção de selante estrutural de silicone no local.

8. o painel de vidro não deve estar em contato direto com outros materiais rígidos. A lacuna entre a superfície da placa e a superfície da decoração ou a superfície estrutural não deve ser inferior a 8mm e deve ser selada por selante.

Ponto de apoio

A parede de cortina de vidro com suporte pontual é uma parede de cortina de vidro composta por um painel de vidro, um dispositivo de suporte de ponto e uma estrutura de suporte. Suas formas de estrutura de suporte são suporte de nervura de vidro, suporte de tubo de aço ou aço único, suporte de treliça e estrutura de suporte de sistema de cabo de haste de tensão.

A parede de cortina da unidade refere-se à unidade básica da estrutura da parede de cortina feita de vários direitos de parede e quadros de apoio na fábrica, e é instalada diretamente na estrutura principal da parede de cortina do edifício. A parede de cortina da unidade pode ser dividida em: parede de cortina da unidade e parede de cortina semi-unidade, também conhecida como unidade sólida cParede de urina, parede de cortina semi-unidade pode ser dividida em: parede de cortina combinada de unidade dividida vertical, parede de cortina de unidade de parede de janela.

A parede de cortina é a parede externa do edifício, que não é de suporte de carga, e é pendurada como uma cortina, por isso também é chamada de parede suspensa, que é uma parede leve comumente usada em edifícios grandes e altos modernos com efeitos decorativos.

1, o tipo e a estrutura da parede de cortina de parede de cortina de acordo com o material podem ser divididos em parede de cortina de vidro, parede de cortina de alumínio, parede de cortina de aço, etc., de acordo com o quadro pode ser dividido em quadro de parede de cortina e quadro menos parede de cortina de vidro.

2. composição da parede de cortina de vidro. É composto por três partes: esqueleto, vidro e acessórios.

(1) Esqueleto. Composto por colunas longitudinais e trilhos, é usado para apoiar o vidro, fixar o vidro e conectar-se à estrutura da parede conectando peças. Transmite o peso próprio das cargas de vidro e vento e outras cargas para a estrutura principal, de modo que o vidro e a estrutura da parede sejam conectados como um todo. (2) Vidro. O vidro é o tecido da parede de cortina, que não é apenas o componente do gabinete do edifício, mas também a superfície de decoração arquitetônica, mas também o papel da janela de vidro.

3. Acessórios (acessórios de conexão e instalação): Os principais acessórios da parede de vidro são parafusos de expansão, pregos de alumínio, pregos de disparo, materiais de vedação e conectores.

(1) Pay-off. Determine o eixo da parede e meça o erro como base para a posição correta do esqueleto.

(2) instalação esqueleto. A sequência de instalação do esqueleto é a seguinte: instale primeiro o esqueleto vertical (coluna) e, em seguida, instale o esqueleto horizontal (transversal). Existem geralmente dois tipos de métodos de fixação para esqueleto vertical e parede. Uma é fazer as peças embutidas ao despejar a estrutura principal e, em seguida, fixar o esqueleto depois que as peças de conexão forem soldadas com as peças embutidas. Outro método é fazer furos na estrutura principal, fixar o conector na parede com parafusos de expansão e, em seguida, conectar o esqueleto ao conector. O primeiro é firmemente reforçado, mas a posição das peças embutidas é muitas vezes errada com a instalação. A última posição de instalação é precisa, mas a perfuração é trabalhosa e a firmeza não é tão boa quanto a incorporação. A instalação do esqueleto deve ser horizontal e vertical para criar condições para a instalação de vidro. A instalação do esqueleto deve ser feita tratamento anti-corrosão, o esqueleto de aço leve deve ser revestido com tinta anti-ferrugem anti-corrosão. O esqueleto de liga de alumínio deve prestar atenção à proteção de seu filme de óxido, especialmente o contato com o concreto deve estar no filme de óxido com tratamento anti-corrosão para evitar a corrosão do alumínio pelo concreto alcalino.

(3) instalação de vidro. A instalação de vidro está diretamente relacionada à estrutura do esqueleto. Existem geralmente os seguintes métodos.

O vidro é colocado no quadro da liga de alumínio, e o quadro da liga de alumínio é conectado com o esqueleto da parede de cortina. Este método é adequado para esqueleto de aço leve de quadro grande.

Corrigir o esqueleto de liga de alumínio e, em seguida, instale o vidro diretamente no esqueleto e criptografe o selo, como se estivesse instalando o vidro da porta e da janela.

3. No sistema de estrutura de quadro não visível, o esqueleto não precisa fechar o quadro, e o vidro é colado diretamente no esqueleto com materiais de ligação de alta resistência para formar uma parede de cortina de vidro sem moldura (ou parede de cortina de vidro com moldura oculta).
